1. Organigrama de la producción:

Mecanismo de botes giratorios de la O.N.U---alimentación---nivelación---Formación del rollo---Corte a la longitud---Producto final

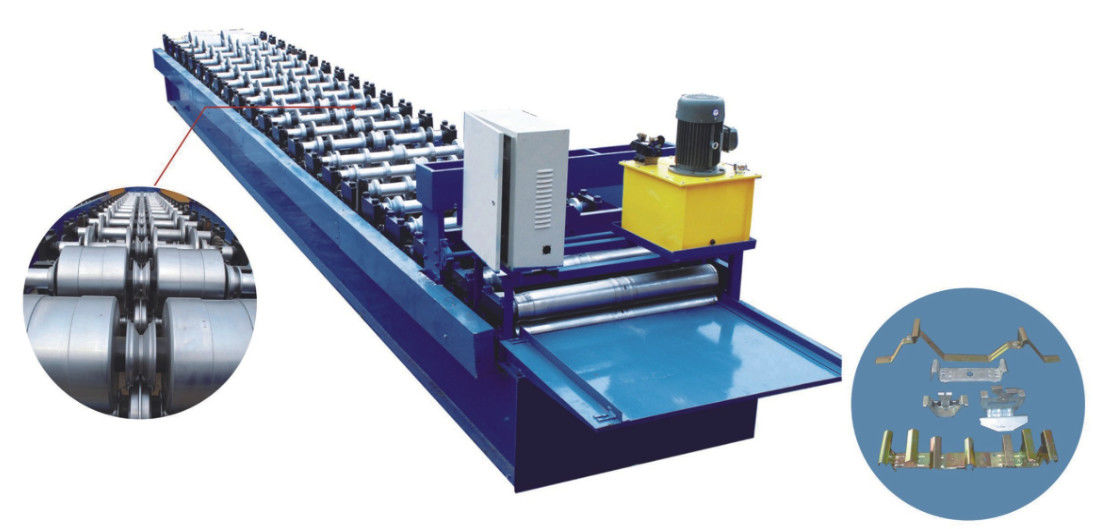

2. Dibujo del perfil de la teja de 470 JCH

3. Especificación del rollo que forma la máquina

Parámetros:

(1) material del bastidor: soldadura al acero de la forma de 36# “H”

(2) grueso de la placa media: 14m m
(3) paso del rodillo: 17 pasos
(4) diámetro del eje (eje sólido): 70m m
(5) material del eje (eje sólido): (alto grado) 45# de acero, apagando y moderando el tratamiento
(6) material del rodillo: Acero estructural del carbono
(7) tratamiento del rodillo: el tratamiento apagado y moderado, chromize difícilmente 0.05-0.07m m revestidos
(8) tipo de impulsión de rollo que forma la máquina: impulsión por la cadena
(9) cadena: 25.4m m (alto grado)
(10) llevando: 6210 (alto grado)
reductor (de 11): reductor cicloide 5# (alto grado)
poder (de 12) del motor principal: 5.5KW
voltaje (de 13): 380V/50Hz/3phase
poder del convertidor de frecuencia (de 14): 5.5KW
línea velocidad (de 15): cerca de 8 m/min
bomba de aceite (de 16) de la estación hidráulica: bomba de aceite del engranaje (alto grado)
(17) corte hidráulico: corte controlado por el PLC
exactitud (de 18) del corte: +/- 2m m
material (de 19) hojas de afeitar: Cr12, apagando el ° 58-62.
tamaño del aspecto (de 20) de la máquina de formación principal: los 7.3m

(21) eléctricamente sistema controlado: máquina entera controlada por el PLC
(22) PLC: DELTA (TAIWÁN)

Examinado por los vendedores

Después de terminar la fabricación y de montar de los equipos, probaremos

máquinas y el encargar en el taller.
