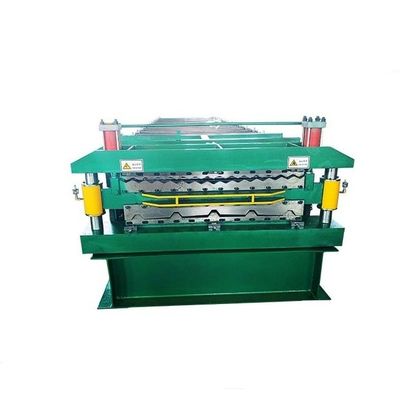

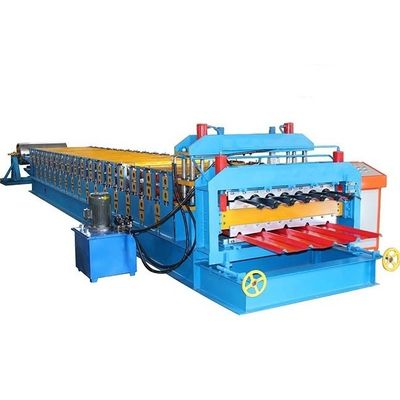

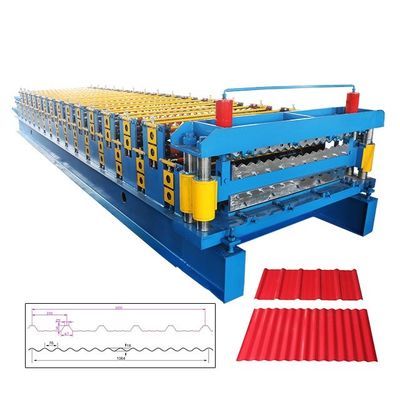

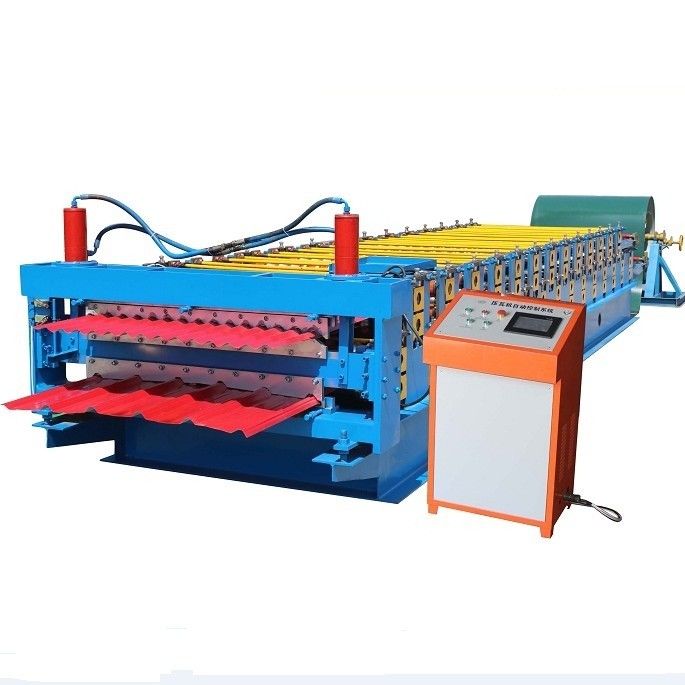

Rollo de acero del color que forma la máquina
1. Flujo de proceso de máquina anterior del rollo de la capa doble:
Material decoiler→Feeding manual en el machine→Roll que forma longitud del machine→Measure
productos finales →Hydraulic del → que cortan
2. El equipo incluye:
| Máquina de formación principal, |
1 sistema |
| Cortador hidráulico |
1 sistema |
| Sistema de control eléctrico |
1set |
| Sistema hydráulico |
1set |
| Tabla normal de la salida |
3 PC el 1m*1m |
| Decoiler manual |
1 cargamento máximo 5Ton del sistema |
3. Especificaciones técnicas y detalles de la máquina anterior del rollo de la capa doble
(1) decoiler manual
O.N.U-poder; decoiler manual; capacidad máxima: 5000kg
Traje para el interno-diámetro de la bobina: 508m m, traje para el diámetro externo máximo de la bobina: 1000m m
El poder manual amplía la superficie interna de la bobina.
(2) tubería que forma la máquina
a. Número de formar pasos: 16 pasos dependen del perfil
b. Material del eje: tratamiento de endurecimiento 45# y de temple de acero.
Diámetro externo 85m m, sólido total
Ejes tocados
c. rodillos: El material es el alto grado No.45 forjó de acero, con la procesión digital-controlada.
Los rodillos se platean con cromo duro con el grueso de 0.05m m en la superficie después
siendo trabajado a máquina por la máquina-herramienta exacta. De modo que asegure la larga vida de formar los rodillos.
d. Poder del motor principal: 4 kilovatios con el reductor de velocidad cíclico del engranaje planetario
(3) cortar el dispositivo
a. Adopta el corte del poste, para cortar;
b. El material de la cuchilla que corta es Cr12 con el tratamiento apagado.
c. Adopts soldó con autógena el marco para la buena rigidez.
d. El marco de corte ha sido tratamiento térmico para evitar la deformación del producto final. longitud de corte
tolerancia ±2mm.
e. El poder del corte es proporcionado por la estación hidráulica.
f. El producto final se puede cortar según longitud determinada en regulador del PLC, y la longitud es
medido automáticamente por el codificador. Cuando el producto final alcanza la longitud determinada,
la máquina parará para cortar el producto automáticamente. Acabe esta acción, máquina correrá
otra vez continuamente.
(4) estación hidráulica:
a. Suministra el poder para el cortador hidráulico.
b. Todos los accesorios hidráulicos son todos utilizan productos famosos chinos de la marca.
c. Poder hidráulico del motor: 3KW
(5) sistema de control del PLC:
el sistema de a.This utiliza el PLC del delta para controlar todas las acciones de trabajo. Cantidad de la producción y
cada longitud del pedazo será medida automáticamente. Es conveniente controlar el rollo
formación de la máquina.
el convertidor de b.Delta ajusta tecnología de la velocidad, realiza la producción automática.
la pantalla de c.Text es entrada y cancelado los datos de trabajo.
d. El sistema de interfaz antropomecánico amistoso puede ser lotes del sistema al pedazo del trabajo, a la longitud, a la cantidad, al etc.
e. Cuenta del codificador, teniendo función de la cuenta y midiendo longitud.
f. Voltaje conveniente del poder: 380V/50HZ/3Phase (puede el de diseñó según el requisito del comprador)
(6) estante del producto (O.N.U-accionado):
a. Se utilizan para poner el producto final cuando producto que sale de cortar el dispositivo.
b. Dos pedazos, cada longitud del pedazo son los 1m, longitud total son 3 metros.
c. Recoja el producto final y los productos finales son convenientes ser apilado por los trabajadores.
