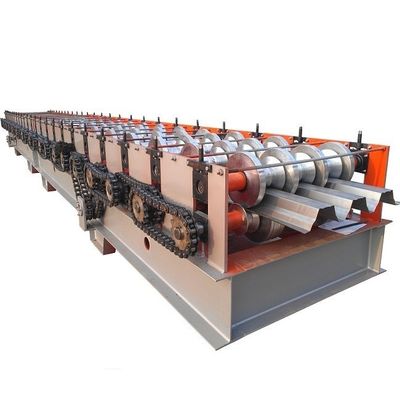

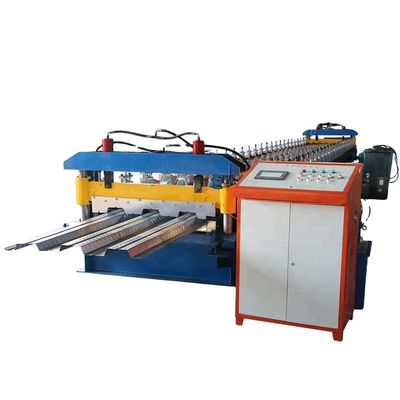

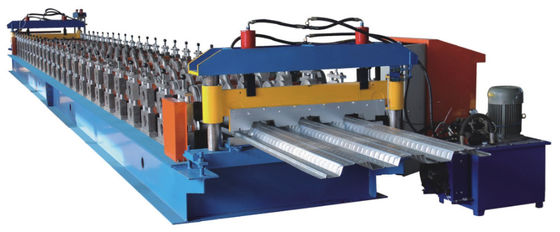

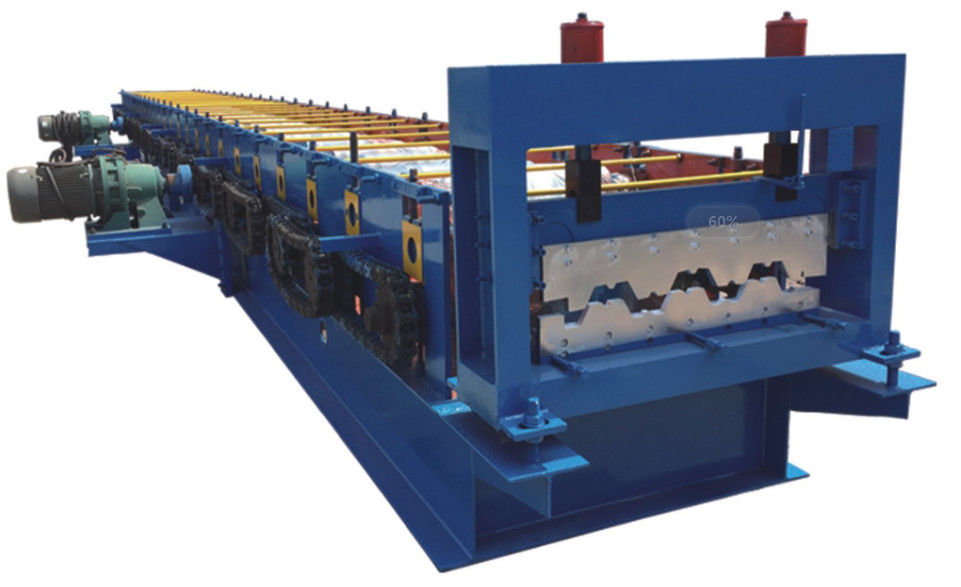

Máquina 5m/min de la formación de hoja de metal del ISO para la cubierta de piso
La introducción de equipo
| 1 |
Material conveniente
|
hoja de acero del color u hoja galvanizada |
| 2 |
Grueso de la materia prima |
0.8-1.2m m |
| 3 |
Capacidad de cargamento de Uncoiler |
5000kg (puede ser aumentado a 10ton) |
| 4 |
Velocidad de trabajo |
12-15m/min |
| 5 |
Voltaje |
380V, 3phase, 50Hz o según los requisitos de cliente |
| 6 |
Requisito de alimentación |
Poder del motor principal: 18.5KW (dependa de diseño final)
Poder hidráulico de la estación: 5.5KW (dependa de diseño final)
|
| 7 |
Sistema que controla |
PLC de Mitsubishi y convertidor |
| 8 |
El tamaño de la máquina |
los cerca de 28m*1.5m*1.6m (dependa de diseño final) |
Especificaciones técnicas
Decoiler apretado interno manual
a. diámetro interno 450mm-550m m de la bobina
b. anchura máxima de arrollar 1200m m
c. peso máximo de cargar 5000kg
Máquina de formación principal
a. número de formar pasos para depender de la máquina
b. material del acero de shaft45#. Diameter90mm externo
motor power3kw de c.main
d. La velocidad de la formación: 8-10/min
Cortador hidráulico
a. material de la cuchilla: Cr12 molde treatment60-62 apagado de acero
b. cortar el sistema: adopte la impulsión hidráulica avanzada, después de formar el corte automático,
tuerza no, el ningún perder, alto factor seguro. (el cortar de la parada del motor principal)
El sistema de control eléctrico
a. La marca de exhibición: Taida
b. El ordenador principal (PLC): Tai Da DVP14
Sistema hydráulico
a. Adopción del sistema hydráulico avanzado de Tai Wan
b. Poder: 3kw
Los equipos que cubren, paquete
a. la capa adoptar la sombra-guía general internacional
paquete de b.The: paquete impermeable simple.
Los recambios del equipo
a. el elemento del daño fácil: el contactor golpea: 2 unidad, fusible: sistema 4
b. el lacre hidráulico encima del amortiguador: 1set
c. Llave inglesa del perno: 1 sistema
Nota para el uso y el mantenimiento
1) antes de usar, usted debe comprobar si todas las conexiones son constantes, si los pernos
y las nueces son tightinstallation.when encender la máquina, usted deben asegurarse de allí
están bastantes aceite de lubricación en el caso.
2) cuándo encender la máquina el encargar, la máquina debe correr ocioso, después
compruébelo cuidadosamente por ejemplo el ruido, vibración y si los trabajos de la ventana del aceite
suavemente, si cada coordinación del movimiento de las piezas.
3) usted debe cortar poder cuándo instale el molde, mueva la correa del motor y
el engranaje grande a mano, da vuelta al banco de trabajo y asegurarse de la diapositiva hasta el punto más alto.
Productos finales
