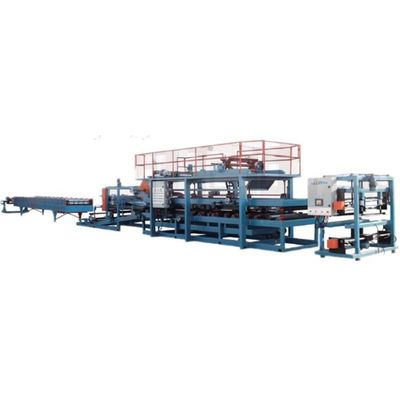

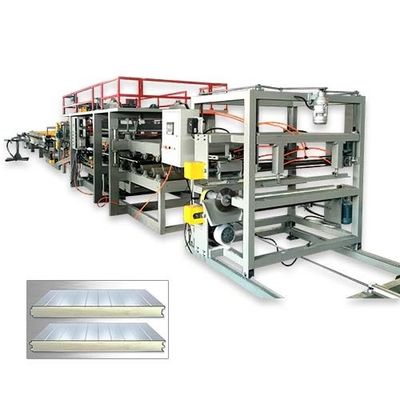

rollo del panel de bocadillo 25T que forma el marco de acero de la máquina 50Hz 300 H

1.de-coiler

1,1 con el cargamento del tornillo, ayuda entera del freno ajustable de la correa de lado a lado

carga de 1,2 bobinas dentro de 7 toneladas

anchura en 1250 milímetro de 1,3 bobinas

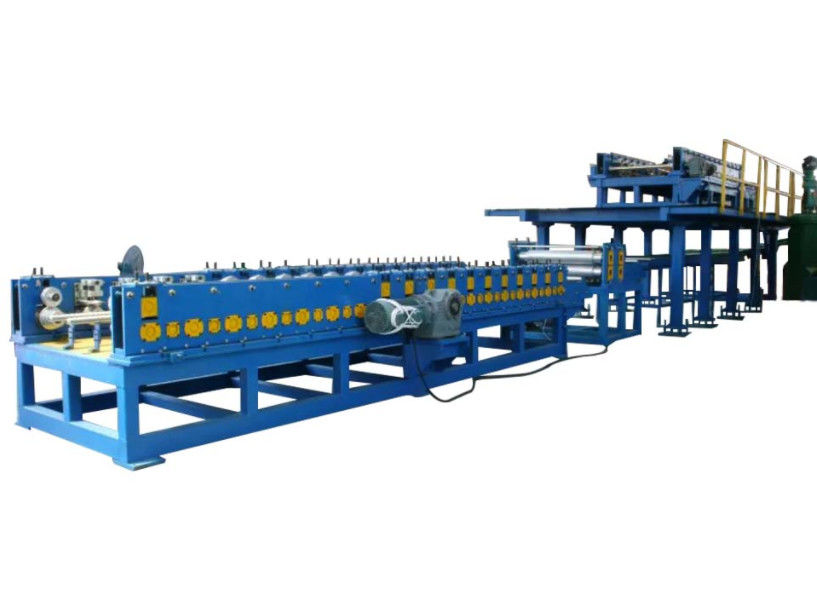

dispositivo 2.forming

2,1 el marco es soldado con autógena por el acero de 300# H

grueso 2,2 de la placa media: 14m m

diámetro de 2,3 ejes: 70m m

2,4 13 pasos de formar los rodillos

material de 2,5 rodillos: 45# de acero con Chrome duro plateó

transporte 2,6: impulsión de cadenas cycloidal del reductor de la rueda del perno del planeta

poder de 2,7 motores: 3kw

plataforma de alimentación 2,8: con la cortadora de la placa

dimensión 2,9: los 7.5*1.5*1.3M (L*W*H) y el peso es 3T

dispositivo 3.composite

3,1 este dispositivo contiene la costilla acuciante, pegando, calentando, compuesto, prensar, ranurar y la pasa

control de 3,2 frecuencias para la máquina de formación principal

3,3 el grueso de hacia arriba y hacia abajo se pueden ajustar por eléctrico

3,4 el diámetro del compuesto plat el eje: 150m m, hierro con el exterior del pegamento a antideslizante antiusura

3,5 la cantidad de los ejes: 18 pedazos de plat el eje y 6 pedazos de formar los ejes.

transporte 3,6: eje impulsor y cadenas junto

3,7 el poder del motor: 3kw, reductor cycloidal del planeta no.5

3,8 el marco es soldado con autógena por el tubo cuadrado, para garantizar la estabilidad del equipo y del buen funcionamiento.

dispositivo 4.electrical

4,1 usando la presión baja del control eléctrico del delixi (como petición del cliente)

configuración 4,2: PLC y frecuencia: Taiwán Taida, hacer la longitud de sistema más exacta

4,3 7 pulgadas de pantalla táctil, y es fáciles de controlar

dimensión 4,4: el 11.5*1.2*2.2M (L*W*H)

4,5 pesos: 7T

5. Cortar el dispositivo

corte 5,1 sin el derribo

el clamper del aire 5,2, cilindro puede hacer el movimiento de la parte que corta, después de cortar, la pieza del corte puede apoyar con la conducción del cilindro.

5,3 la manera de corte: sierra y cuchilla

poder 5,4: 4kw

5.5dimension: los 3*2*1.5M (L*W*H)

5,6 pesos: 1T

6. Soporte de la producción

6,1 soldados con autógena por el hierro de ángulo y el tubo cuadrado

6,2 ofreceremos cuatro rodillos del portador para cada soporte de la producción

dimensión 6,3: los 3*1.3*0.8M (L*W*H)

6,4 cantidades: dos sistemas
