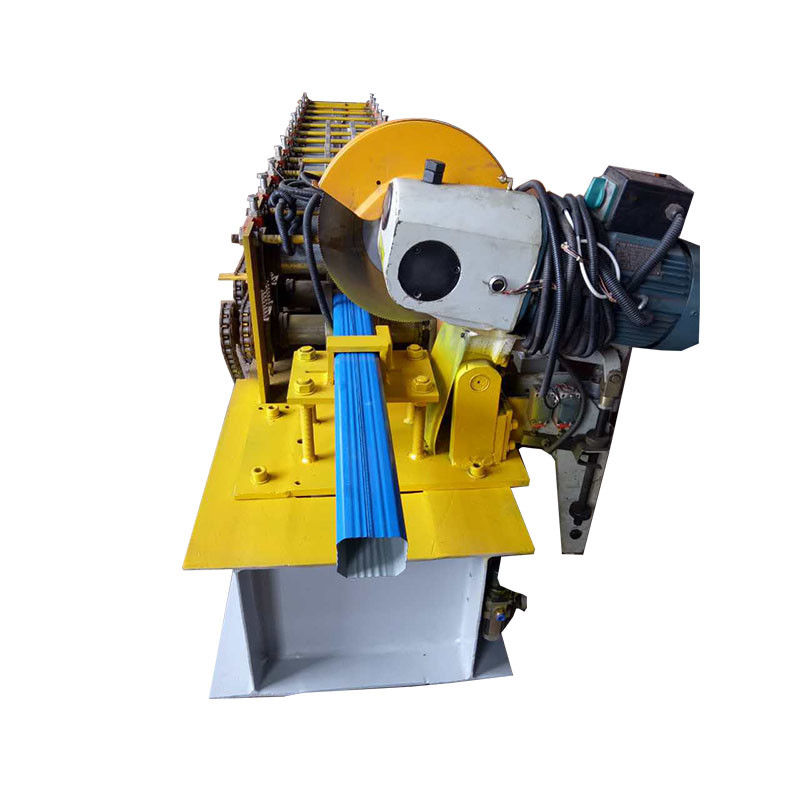

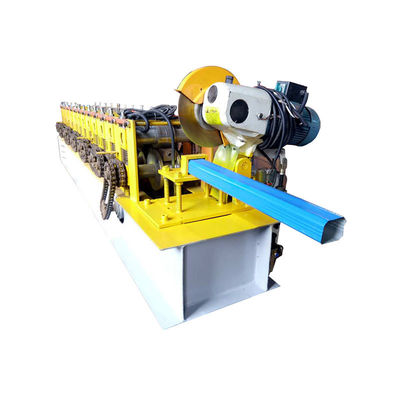

Rollo del tubo de la bajada de aguas del agua que forma la máquina 380V 12m/min

Rollo del tubo de la bajada de aguas del agua que forma la máquina 380V 12m/min

1. La carta del flujo de proceso:

Decoiling--alimentación activa---formación---longitud de medición---corte---producto a colocarse

2. Equipo principal:

Decoiler, máquina de formación principal, corte hidráulico, sistema eléctrico (plc), sistema hydráulico, soporte del producto.

3. Parámetros técnicos

1) Perfil

grueso: 0,3--0.8m m

2) decoiler apretado interno

Diámetro interno de la bobina del A.: 450m m--700m m

Anchura máxima del B. de arrollar: 1250m m

Peso máximo de la C. de cargamento: 5000kg

3) máquina de formación principal

Material de A. Shaft: acero 45#, llevando el diámetro externo de acero 85m m

B. poder del motor principal: 5.5kw

Velocidad de C. Forming: 8--10m/min

D. Voltage: 380v, 50hz

Estación de E. Roller: 15

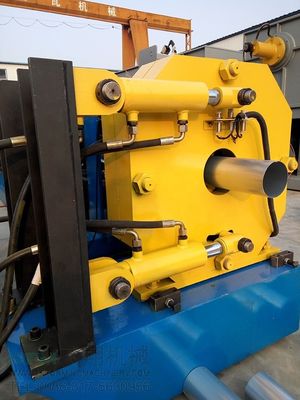

4) cortar el sistema

Cortador hidráulico del A.

B. Blade y material del molde: El acero Cr12 con apagado trató 60-62°

El sistema de C. Cutting avanzó la impulsión hidráulica, después del corte automático después de formar

5) sistema de control

PLC DEL A.: forma Taiwán del taida

B. Coder: de Corea del Sur

6) sistema hydráulico

El A. avanzó el sistema hydráulico de Taiwán

B. Power: 3kw

4. Recambios

1) Piezas dañadas fáciles: golpee 2 PC, PC del fusible-vínculo 4

2) PC de goma de la estera 1;

3) PC de la llave inglesa 1 del perno
