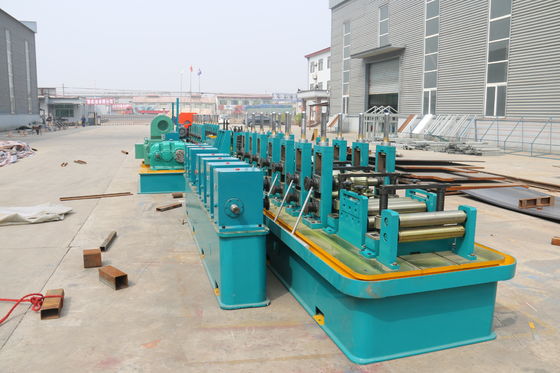

Rollo de la bajada de aguas del CE que forma de alta frecuencia de la máquina 50m/min soldada con autógena
Introducción del componente:
Uncoiler
Informe: Tipo rotatorio para cambiar bobinas fácilmente con un freno neumático
Parámetros:
| el max.weight de la bobina |
3000KG |
| el diámetro interior de la bobina |
450-520m m |
| el diámetro de max.outside de la bobina |
1600m m |
| el max.width de la bobina |
400m m |
El vuelo controlado por ordenador consideró
| Poder del regulador automático |
18.5KW |
| Diámetro que corta máximo |
90m m |
| La gama de longitud de corte |
los 4m-7m |
| Grueso que corta máximo |
4m m |
| Tipo: disco de la sierra del metal |
600*70*2.5m m |
| Poder de la sierra |
22KW |
| Exactitud de la longitud que corta |
dentro + 0.3m m |

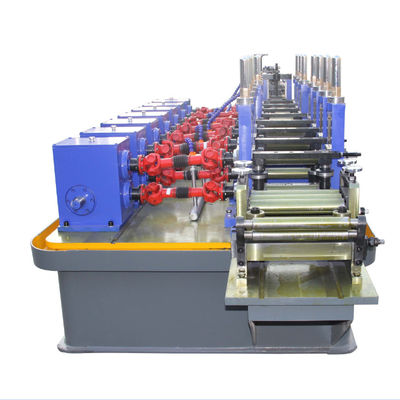

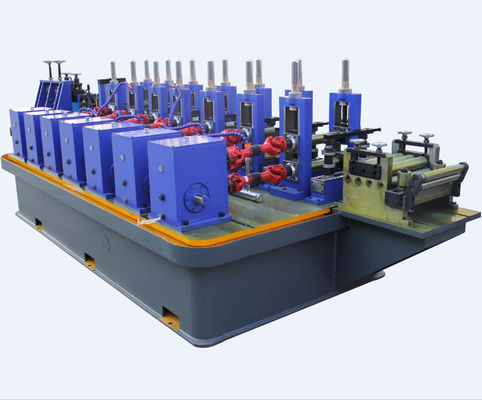

Formación de la máquina
| rodillos verticales |
7 pasos |
| el diámetro del eje vertical |
60m m |
| el material del eje |
40Gr |
| rodillos horizontales |
8 pasos |
| el diámetro de los ejes horizontales |
40m m |
| el material de los rodillos |
Gr12 |
| el soporte vertical |
45#steel, HRC sometido a un tratamiento térmico 60-64 |
| el soporte horizontal |
forje de acero |
| ejes de guía |
ajuste la línea de soldadura |
| caja de enfriamiento |
la hoja de soldadura, la longitud confirmó según la máquina y el tubo |
| la velocidad |
30-90m/min |

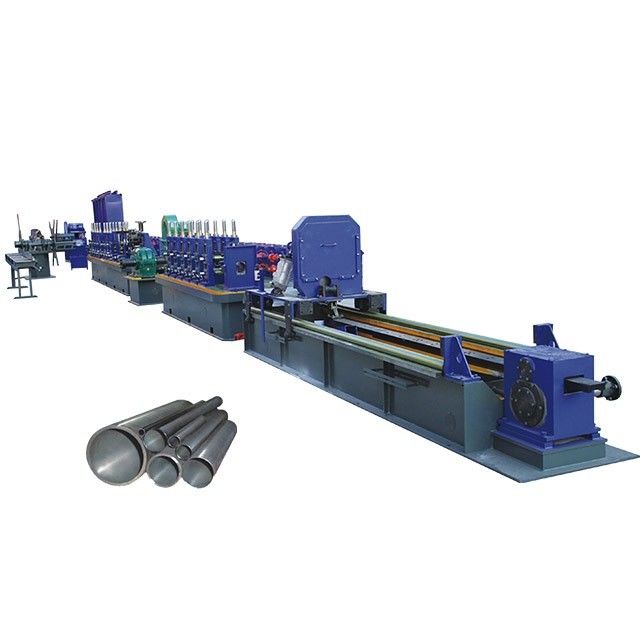

Flujo de proceso:
uncoiler de la Doble-cabeza---Arrolle cortar y aunar----Acumulador---Aplanamiento---Formación de Roundpipe
---enfriamiento---Formación cuadrada del tubo----apresto---la mosca vio el corte---funcione con hacia fuera la tabla
Impulsión principal
, El motor Z4-225-11,110kw del motor principal Z4-225-11,110KW DC
B, reductor de velocidad ZLY200 modelo, el ratio is16: 1 16:1 ZLY200
C, dispositivo de control EURO de DC del dispositivo de la fricción
Máquina de la soldadura a tope
, Anchura: <400>milímetro
B, thicknesss: <3>milímetro
Acumulador
, Material: hecho del hierro del ángulo y de canal
B, velocidad de alimentación: sobre 150m/min
C, recogiendo capacidad:<> 2000kg
Ajuste de la anchura
Gama: 94-290m m
Acumulación del rodillo
, Material: GCr15
B, rodillos de alimentación: 150m m, 2 PC
C, motor: 5.5KW, 6 clases, 1 fijado
Piezas de clasificación
, Eje vertical: 6 pasos
B, el diámetro del eje: 60m m
C, el material del eje: 40Gr
D, el eje horizontal: 6 pasos
E, el diámetro del eje: 40m m
F, el material de los rodillos: Gr12
G, el uso: haga el tubo redondo en estrictamente ronda, forme el tubo cuadrado y hacer el cuadrado en estrictamente cuadrado.
H, el soporte horizontal: forje de acero
I, la cabeza del turco: uso para el aplanamiento
J, la velocidad: 30-90m/min.
K, dos moldes de los sistemas: uno para 15*15m m, el otro está para 45*45m m.
4,10 funcione con hacia fuera la tabla
El tipo automático del carril funciona con hacia fuera la tabla
4.11High-frequency
, Modelo: GP150-0.4
B, energía de entrada: 3P, 380V, 50HZ
C, de potencia de salida: 150KW
D, modo de control de potencia de salida: regulado por el microprocesador
E, frecuencia de la salida: 350-420KHZ
